Чугунные радиаторы отопления

Раньше все радиаторы отопления (батареи) были одинаковые - чугунные. Они, конечно же немного отличались друг от друга по размерам и форме, но, в целом, имели одинаковое строение и вид. Батареи были частью интерьера комнаты, частью культуры. Это сейчас существует множество типов радиаторов, некоторые владельцы домов и квартир закрывают батареи экранами, прячут их в стенных нишах, а некоторые люди вообще используют теплый пол для обогрева помещений и обходятся без радиаторов отопления вообще.

Но многим людям все-таки дороги и милы старые добрые чугунные батареи.

Безопасность радиаторов отопления

Квалифицированный специалист, имеющий лицензию на производство работ в системах отопления, должен знать, как правильно произвести монтаж. Он же должен нести ответственность за его соответствие СНиП (Строительные нормы и правила).

Однако, эксплуатация прибора - это зона вашей ответственности. Вы хотите, чтобы отопительный прибор служил долго и не доставлял Вам неприятностей? Это не сложно.

Если вы выбрали чугунные радиаторы, потребуйте от монтажников перед их установкой произвести протяжку межсекционных соединений; после чего необходимо произвести их опрессовку испытательным давлением с помощью ручного опрессовщика, который обязательно должен быть у монтажников.
Принимайте работу только тогда, когда установленный прибор будет заполнен водой, из него будет удалён воздух, а места всех соединений будут герметичными. Эти требования, кроме протяжки соединений, относятся ко всем классам отопительных приборов, которые устанавливают в городских квартирах.

Если Вы устанавливаете алюминиевые секционные радиаторы, на них должны быть автоматические воздухоотводчики. Они предназначены для автоматического удаления водорода, который может скопиться в результате электрохимических процессов в теплоносителе. В городских системах отопления летом часто сливают воду и оставляют систему незаполненной. В результате внутренние поверхности большинства радиаторов подвергаются усиленной коррозии. Для профилактики этих процессов, по окончании отопительного сезона рекомендуется полностью закрыть вентили на подводках радиатора и открыть воздухоотводчик. Тогда вода будет постоянно находиться в радиаторе, а избыточное давление, которое может возникнуть в результате теплового расширения будет "стравлено" через воздухоотводчик. С наступлением отопительного сезона нужно будет плавно открыть вентили и закрыть воздухоотводчик.

Один раз в два года радиаторы рекомендуется промывать. Для этого необходимо закрыть верхний и нижний вентили и открыть воздухоотводчик. Если нет сливного крана - осторожно отвинтить заглушку и слить воду в какую-либо ёмкость. После этого развинтить разъёмные соединения и снять радиатор с кронштейнов. Промывать можно сильной струёй воды с помощью шланга, надетого на водопроводный кран. Одновременно можно удалить и пыль, накопившуюся на ребрах прибора. Разумеется, эту работу лучше поручить специалисту-сантехнику. С помощью таких, не слишком сложных процедур, срок службы Ваших радиаторов будет значительно продлен.

Планируя установку в городской квартире новых отопительных приборов, не забудьте, что по действующему законодательству, любые изменения в инженерном оборудовании квартиры следует согласовывать с соответствующими эксплуатационными службами.





Схемы подключения радиаторов

После того, как выбраны класс, вид и модель отопительных приборов необходимо определить, как эти приборы будут подключаться к отопительной сети вашего дома. Существуют две основные системы отопления: однотрубная и двухтрубная (рис.1). В большинстве типовых многоквартирных домов России система - однотрубная.


Однотрубная система.

Принцип действия ее таков: теплоноситель (вода) по одной трубе (стояку) подаётся наверх здания, а по другой опускается вниз, последовательно проходя через все отопительные приборы, установленные на этажах. Чем ниже этаж, тем холоднее становится вода, поступающая в прибор. Какая-либо регулировка прибора при этом невозможна, т.к. всякое изменение сечения прохода воды приводит к уменьшению ее потока во всем стояке.

Двухтрубная система.

В этой системе теплоноситель подаётся по одной трубе (подающий стояк), а отводится по другой (обратный стояк). Отопительные приборы подключаются к стоякам параллельно (рис в, г). Поэтому температура теплоносителя, входящего в приборы на всех этажах здания, одинакова. Такая схема отопления существует в малоэтажных зданиях старой постройки, в индивидуальных домах и в современных элитных домах. Таким образом, схема подключения прибора к вашей отопительной системе определяется типом этой системы.

Если вы устанавливаете новый отопительный прибор, то неразумно отказываться от возможности управления его теплоотдачи. Для этого нужно изменить схему подключения прибора. В однотрубной системе это достигается с помощью установки перемычки (байпаса) и запорно-регулировочной арматуры (рис. 2). В двухтрубной системе для управления теплоотдачей байпас не требуется, достаточно на подводящей трубе (верхней подводке) установить терморегулятор 3 (рис. 1 в, г).

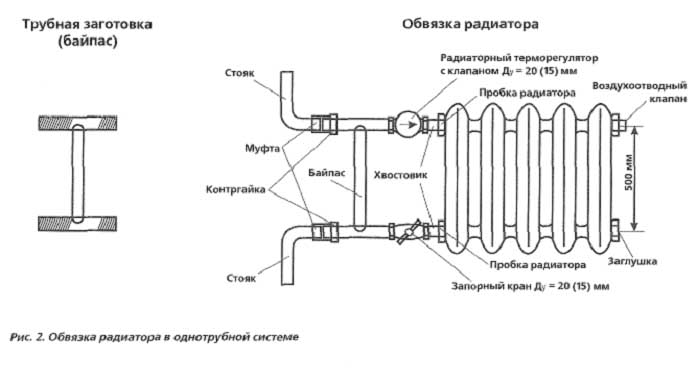

Перемычка (байпас) - это отрезок трубы, установленный между прямой и обратной подводками прибора, диаметр которой, меньше диаметра подводки на один калибр (обычно это труба диаметром полдюйма). Когда терморегулятор 3 (рис. 1, б и рис. 2), ручной или автоматический, изменяет количество теплоносителя, поступающего в прибор, его избыточная часть через перемычку возвращается в стояк, не влияя на работу других приборов на стояке. При этом изменяется температура поверхности радиатора и, следовательно, температура воздуха в помещении.





Выбор радиаторов для квартиры

Вы хотите заменить надоевшие или морально устаревшие отопительные приборы в городской квартире, но не знаете с чего начать? Начните с того, что узнайте в ДЭЗе следующие характеристики системы отопления вашего дома:

  • центральная или индивидуальная котельная снабжает теплом ваш дом;
  • величина рабочего давления в системе отопления;
  • величина испытательного давления;
  • тип системы отопления - однотрубная или двухтрубная;
  • диаметр подводящих труб к существующим приборам;
  • соответствует ли нормативной температура воды в системе отопления.

Ознакомившись с этими характеристиками, Вы сможете понять, какие виды отопительных приборов лучше не использовать в Вашей квартире.

Если вам понравились алюминиевые радиаторы - постарайтесь узнать ещё и показатель кислотности воды в системе отопления. Он должен находиться в пределах рН=7-8. Если Ваш дом подключён к городской системе центрального отопления, следует сразу отказаться от панельных радиаторов. Причина в том, что состав воды в городских системах центрального отопления, как правило, контролируется плохо, а эксплуатация домовых систем отопления неудовлетворительна. Избыток кислорода в таких системах и содержание их в летние месяцы без воды губительно действует на стальные отопительные приборы, вызывает коррозию.

По этим же причинам, в домах с центральным отоплением нежелательно устанавливать трубчатые стальные радиаторы, особенно тонкостенные, импортного производства.

Наоборот, если Ваш дом имеет индивидуальную котельную установку, панельные и трубчатые радиаторы с их разнообразием моделей и типоразмеров дают большой простор для выбора отопительных приборов. Определяющим фактором при выборе вида отопительных приборов будет соответствие рабочего и испытательного давлений значениям, установленным в системе отопления дома.
Итак, с учётом приведённых выше ограничений, Вы остановили свой выбор на отопительном приборе определенного вида. Далее, необходимо подобрать прибор с параметрами, удовлетворяющими конкретным требованиям его эксплуатации.
Главным из них является тепловая мощность (или теплоотдача), то есть количество тепла, отдаваемое прибором в окружающее пространство в единицу времени, выражаемое в ваттах.

Определить тепловую мощность отопительного прибора, необходимую для обогрева комнаты определенной площади, достаточно просто. Практика показывает, что в климатическом поясе средней полосы для обогрева комнаты с высотой потолка до 3-х метров, с одним окном и одной наружной стеной, в стандартном панельном доме достаточно 100 Вт для обогрева 1 м2 площади.
Умножив площадь комнаты на 100 Вт, получим величину тепловой мощности, достаточную для ее обогрева. Эту мощность отопительный прибор (или несколько приборов) и должен передать в обогреваемое помещение.

Однако, могут существовать факторы, которые потребуют увеличить ее:

  • в комнате 1 окно и 2 наружные стены - мощность надо увеличить на 20%
  • в комнате 2 окна и 2 наружные стены - на 30 %
  • окно выходит на север и северо-восток - на 10%
  • прибор расположен в глубокой открытой нише - на 5%
  • прибор закрыт сплошной панелью с двумя горизонтальными щелями - на 15%
  • по информации ДЭЗа в вашем доме температура воды в системе отопления всегда ниже нормативной - компенсировать этот недостаток можно выбором радиатора с большей теплоотдачей; тем большей, чем больше этот "недогрев".

Если присутствуют сразу несколько этих факторов - проценты складывают, и получают окончательную величину мощности приборов. Предлагаемый метод расчёта дает несколько завышенные результаты, однако лишнее тепло можно убрать с помощью регулирующей арматуры.

Следующий этап - подбор габаритов прибора. Они определяются местом его установки. Как правило, отопительные приборы располагаются под окнами. Зазор между низом прибора и поверхностью пола должен быть не меньше 60 мм, между верхом и подоконником - не меньше 100 мм. Эти размеры определяют допустимую высоту прибора. Желательно, чтобы ширина радиатора, расположенного под окном, была не менее 50-75% от ширины оконного проема. Если этот размер меньше, поток теплого воздуха от радиатора не создаст "тепловой завесы" на всю ширину окна и потоки холодного воздуха от окна будут опускаться по обеим сторонам прибора в помещение.

Определив высоту прибора и зная его тепловую мощность, по каталогу находят наиболее подходящую по мощности модель прибора (или количество секций для секционных радиаторов). Приоритет при этом отдается прибору с большей мощностью. Ширина прибора определяется из каталога или по числу секций, если прибор секционный. Может оказаться, что ширина прибора, определенная таким способом, будет заметно меньше 50-75% ширины окна. Тогда надо подбирать модель радиатора с меньшей высотой. Помните, чем шире отопительный прибор и чем ближе к полу он расположен, тем равномернее температура воздуха в помещении и тем лучше прогревается весь объем воздуха.





Классификация радиаторов

Секционные отопительные приборы состоят из отдельных нагревательных элементов - секций, которые соединяются в батареи для получения нужной тепловой мощности. Секции могут быть чугунными, стальными, алюминиевыми или комбинированными - из стали и алюминия (биметаллическими). Для увеличения теплоотдачи многие виды секционных радиаторов имеют секции с вертикальными рёбрами и каналами. Теплоотдача таких приборов увеличивается за счёт дополнительной конвекции и носит, как правило, радиационно-конвективный характер. У различных моделей секции могут иметь разную высоту, глубину и ширину.
Трубчатые отопительные приборы представляют собой неразборные конструкции из вертикально расположенных изогнутых стальных трубок, соединяющих верхний и нижний коллекторы. Теплоотдача таких приборов зависит от их высоты, количества рядов трубок по глубине и ширине прибора и имеет преимущественно радиационный характер.
В панельных отопительных приборах нагревательным элементом является прямоугольная панель, нагреваемая циркулирующим внутри неё теплоносителем. Большинство современных панельных радиаторов состоят из 1, 2 или 3-х стальных панелей, с тыльной стороны которых для усиления конвекции приварены дополнительные вертикальные трубы. Такие приборы относятся к конвективному типу.
Пластинчатые отопительные приборы представлены множеством видов, объединенных названием "конвекторы". Нагревательным элементом этих обогревателей являются стальные или медные трубы, прямые или изогнутые, на которые насажены тонкие металлические пластины, "гармошки", ребра или отрезки тонкостенных труб. Вся конструкция закрыта кожухом (у настенных и плинтусных моделей), декоративной решеткой (у моделей, встраиваемых в пол), либо открыта (оребренные трубы). Секционные, трубчатые и некоторые панельные отопительные приборы принято называть радиаторами, а пластинчатые и большинство моделей панельных приборов - конвекторами.

Секционные отопительные приборы.

Секционные чугунные радиаторы. Это самый "древний" вид приборов водяного отопления, хорошо известный многим поколениям городских жителей. Благодаря современным технологиям, он переживает второе рождение. Большинство современных моделей имеют секции с плоской лицевой панелью и закругленными углами. Для эстетов созданы модели, поверхность которых украшена рельефным орнаментом в стиле "ретро". Объем секций уменьшен и, следовательно, уменьшено количество теплоносителя в них, что позволяет достаточно эффективно управлять теплоотдачей радиатора с помощью автоматики.

У чугунных радиаторов самая высокая устойчивость к коррозии, загрязненности и агрессивным компонентам, содержащимся в воде систем отопления. Достоинством чугунных радиаторов является и то, что значительная часть теплового потока у них передаётся через излучение (радиацию). Большая доля радиационной составляющей обеспечивает более равномерный прогрев помещения по высоте, что благоприятно влияет на здоровье человека.
Большинство чугунных радиаторов рассчитано на рабочее давление до 9 атм. и испытательное до 15 атм. Чугунные радиаторы смело можно устанавливать во всех зданиях, где величина давления в системе отопления (рабочего и испытательного) не превышает указанной производителем. Чугунные радиаторы незаменимы в системах отопления с естественной циркуляцией, т.к. имеют малую величину гидравлического сопротивления.

Недостатками чугунных радиаторов являются: большая масса - вес одной секции до 8 кг; значительная тепловая инерционность (что существенно, если предполагается установка тепловой автоматики); трудности с удалением пыли из-за маленького зазора между секциями; шероховатая поверхность лицевых панелей; желательность проведения протяжки межсекционных соединений перед установкой.

Секционные алюминиевые радиаторы. Этот наиболее "молодой" вид отопительных приборов по своей конструкции является преемником чугунных радиаторов. Отлитые из алюминия секции обладают высокой теплоотдачей.
Лицевая панель - идеально плоская поверхность, хорошо излучающая тепло. В верхней части секций имеются "окошки", через которые выходит нагретый воздух, создавая интенсивный конвективный поток. Вес одной секции - от 1 до 1,5 килограммов, емкость - около 0,25 л. Благодаря этим качествам, алюминиевые радиаторы быстро нагревают помещение и быстро реагируют на изменение параметров регулирования.

Алюминиевые радиаторы рассчитаны на широкий диапазон давлений. Для большинства моделей рабочее давление составляет 9 атм. Конвективная составляющая теплового потока у них сравнима с радиационной составляющей, что позволяет отнести их к конвективно-радиационному типу приборов.

Однако, алюминиевые радиаторы чувствительны к химическому составу воды в системах отопления. Кислотность теплоносителя, по условиям производителей, должна находиться в пределах рН=7-8. В процессе эксплуатации возможно выделение и накопление в радиаторе водорода. Если его не удалить, это может привести к завоздушиванию радиатора и даже к его разрушению. Производители алюминиевых радиаторов рекомендуют устанавливать на них автоматические газовыпускные устройства и учитывать эти их особенности при проектировании систем отопления. Для алюминиевых радиаторов опасны большие скачки давления, так называемые гидравлические удары, которые нередки в системах отопления многоэтажных домов. Опасна для алюминиевых радиаторов и электрохимическая коррозия, которая может возникнуть при наличии в системе отопления медных труб или теплообменников. С учетом названных свойств, алюминиевые радиаторы рекомендуется использовать в системах отопления домов, где осуществляется постоянный контроль химического состава воды, или в автономных системах отопления, где её состав неизменен.

Алюминиевые радиаторы не свободны и от недостатка, присущего большинству секционных радиаторов - затруднённое удаление пыли, скапливающейся между секциями в процессе эксплуатации.

Секционные биметаллические радиаторы. По внешнему виду они мало отличаются от алюминиевых, имеют все их достоинства, но практически лишены их недостатков. Конструкция их такова, что теплоноситель в них почти не контактирует с алюминием. Он движется по стальным трубкам, которые в свою очередь передают тепло алюминиевым панелям, а те нагревают окружающий воздух. При равной теплоотдаче, вес одной биметаллической секции несколько больше алюминиевой. Рабочее и испытательное давления у биметаллических радиаторов самые высокие из всех типов приборов отопления. У некоторых моделей достигают 30 атм. и 45 атм. соответственно. Соотношение радиационной и конвекционной компонент теплового потока такое же, как у алюминиевых.

Радиаторы этого вида могут быть установлены в различных системах отопления практически без ограничений по давлению.

Трубчатые отопительные приборы.

Трубчатые стальные радиаторы. Трубчатые радиаторы имеют высоту от 0,3 м до 3 м, количество рядов трубок от 1 до 6. Толщина стенок трубок от 1 до 1,5 мм у импортных моделей и до 2 мм у российских. Они достаточно надежны.
Рабочее и испытательное давление у импортных радиаторов соответственно 10 атм. и 15 атм. У российских радиаторов "РС" эти показатели выше: рабочее давление 15 атм., испытательное - 22,5 атм. Трубчатые радиаторы быстро реагируют на команды автоматических терморегуляторов, т.к. содержат относительно малый объем теплоносителя. Радиационная составляющая теплового потока преобладает над конвективной, обеспечивая равномерный по высоте прогрев помещений.

Радиаторы, благодаря своей форме, не задерживают и не накапливают пыль, легко моются. Эти свойства делают их самыми гигиеничными отопительными приборами. Плавный изгиб трубок, отсутствие острых углов обеспечивают травмобезопасность этих радиаторов.

Недостатком трубчатых радиаторов иностранного производства является небольшая толщина стенок трубок - не более 1,5 мм и отсутствие внутреннего защитного покрытия у большинства моделей. Эти обстоятельства увеличивают опасность их быстрой коррозии. Приходится признать, что ни зарубежные, ни отечественные производители пока не создали стальных отопительных приборов, внутренняя поверхность которых была бы абсолютно надёжно защищена от коррозии.

Интересен новый вид отопительных приборов, сочетающий в себе качества трубчатых радиаторов и конвекторов - трубчатые конвекторы-радиаторы. По конструкции они сходны с трубчатыми радиаторами, но каждая трубка имеет двойную стенку и в поперечном сечении похожа на "бублик". Теплоноситель движется между стенками этого "бублика". Наружная стенка отдаёт тепло излучением, а внутренняя создаёт интенсивный конвективный поток. Теплоотдача таких приборов выше, чем у пластинчатых конвекторов, а равномерность прогрева помещения по высоте лучше, благодаря значительной доли радиационной составляющей. Такие приборы гигиеничны, имеют современный внешний вид.

Панельные отопительные приборы.

Само название прибора дает представление о внешнем виде - прямоугольной панели. Панель является и основным нагревательным элементом прибора. Она состоит из двух сваренных между собой стальных листов с выдавленными в них вертикальными каналами, в полости которых циркулирует теплоноситель. Для увеличения теплоотдачи к тыльной стороне панелей приварены стальные П-образные рёбра-гармошки, призванные увеличить площадь нагреваемой поверхности.Приборы могут состоять из 1, 2 или 3-х панелей, соединённых параллельно и закрытых сверху и с боков декоративными планками. Панели бывают различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Вес приборов относительно невелик. Тепловая инерционность их незначительна, поэтому они быстро реагируют на смену температуры.
Так как панельные радиаторы имеют развитую нагреваемую поверхность, то это вызывает интенсивное движение горячего воздуха через них. Доля теплового потока, передаваемая через конвекцию, достигает 75%, что позволяет относить эти приборы к типу конвекторов. Приборы выпускаются высотой от 300 до 900 мм, длиной до 3000 мм, глубиной от 60 до 165 мм. Поверхность покрыта белой эмалью. Панельные радиаторы рассчитаны на рабочее давление 6-8 атм. и испытательное до 13 атм.

К недостаткам стальных панельных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления и системами с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

Пластинчатые отопительные приборы.

Традиционно этот класс приборов называют конвекторами. В России, благодаря простоте и дешевизне его производства, это самый распространённый нагревательный прибор. Большинство современных многоэтажных зданий оборудовано стальными конвекторами.

Они имеют очень высокую надёжность, случаи их прорывов или протечек не отмечены. Несмотря на то, что конвекторы рассчитаны на высокую температуру теплоносителя, о них нельзя обжечься, так как они закрыты кожухом, температура поверхности которого не превышает 40° С. Доля тепла, отдаваемая конвекцией, достигает 95%. Это позволяет создавать интенсивный вертикальный поток нагретого воздуха - "тепловую завесу", которая поднимается на значительную высоту. Тепловая инерционность конвекторов минимальна, поэтому они быстро нагреваются и остывают, что позволяет эффективно управлять их теплоотдачей с помощью терморегуляторов.

Конвекторами было оборудовано подавляющее большинство зданий массовой застройки. Однако, в последнее время наблюдается интенсивная замена конвекторов старых моделей на приборы других видов. Дешевизна производства породила убогий внешний вид; простота конструкции - низкую теплоотдачу. Большая интенсивность конвекции приводит к неравномерному нагреву помещения по высоте; под потолком - перегрев, у пола - значительно прохладнее. Увлекаемая воздушными потоками с пола пыль оседает на пластинах, что приводит к уменьшению теплоотдачи.

Для того, чтобы максимально использовать достоинства приборов этого класса и избавиться от недостатков, производители разрабатывают все новые и новые модели конвекторов. Современные модели отличаются разнообразием дизайна и конструкторских решений. Нагревательные элементы изготавливают, как правило, из медных трубок, на которые насажены тонкие алюминиевые или медные пластины.

Большинство видов конвекторов устанавливают в традиционных местах - под окнами и крепят к стене. Настенные конвекторы отличаются высокой теплоотдачей, разнообразны по размерам и дизайну кожуха. Очень малая тепловая инерционность обеспечивает эффективное управление теплоотдачей. Поэтому конвекторы часто оснащают автоматическими терморегуляторами. Способность конвекторов создавать эффективную "тепловую завесу" используют для обогрева больших витражей, высоких вестибюлей, холлов, лестничных пролетов. Конвекторы удобны для обогрева зимних садов, бассейнов, утепленных лоджий. Для реализации этих задач созданы линейные или плинтусные конвекторы. Крепить их можно к полу или нижней части стен. Они могут иметь значительную протяжённость, быть высотой от 200 мм и закрываться разнообразными декоративными панелями. Если стоит задача защитить от конденсата окно, начинающееся от самого пола, можно воспользоваться конвекторами, встраиваемыми в пол.

Нагревательный элемент у них находится в металлическом коробе, закрытом прочной декоративной решеткой. Короб размещается ниже уровня пола так, что на его уровне остаётся только решётка. Теплоотдача таких конвекторов, правда, невелика, но запотевание окон высотой до 3-х метров они могут предотвратить. Для увеличения теплоотдачи, в некоторых моделях предусмотрены электрические вентиляторы.

Для обогрева гаражей, подсобных помещений, длинных коридоров очень удобны трубы оребренные. Если их закрыть декоративными панелями, они будут выглядеть как плинтус высотой 80 -100 мм.

Существуют конвекторы, у которых вместо пластин встроены тонкостенные трубки. Такие приборы, кроме оригинального внешнего вида, более гигиеничны, так как легко очищаются от пыли.

Как правило, конвекторы рассчитаны на рабочее давление 15-16 атм., а испытательное -22,5-24 атм. Есть модели, выдерживающие давления 25 и 37,5 атм. соответственно.

Недостатком большинства конвекторов является трудность очистки их пластин от пыли. Если нагреватель прибора изготовлен из медных трубок, нужно обратить внимание на совместимость меди с металлами действующей системы отопления. Наличие в ней, например, алюминия может, со временем, привести к электрохимической коррозии трубок и алюминиевых деталей.

Выбирая в качестве отопительных приборов конвекторы, следует помнить, что наиболее эффективны они в тех случаях, когда нужно создать "тепловую завесу": в высоких помещениях с холодными стенами или витражами; в служебных или подсобных помещениях, в коридорах и вестибюлях. Если это - спальни, детские или другие комнаты с требованием повышенного комфорта, лучше использовать приборы других классов, так как конвекторы неравномерно прогревают помещение по высоте, особенно, если высота потолка более 3-х метров.

Полотенцесушители.

Полотенцесушители являются разновидностью трубчатых отопительных приборов. Они устанавливаются в ванных комнатах и предназначены для дополнительного обогрева помещения и сушки небольшого количества белья.
По внешнему виду Полотенцесушители можно разделить на две группы:

  • Полотенцесушители "М" и "П" - образные (теплоотдача до 500 Вт);
  • дизайн-радиаторы - изделия в виде "лесенки" разнообразных форм (теплоотдача от 600 до 2000 Вт).

В подавляющем большинстве городских домов подключение полотенцесушителей технически возможно только к системе горячего водоснабжения (ГВС). Однако, вода, циркулирующая в системе ГВС, насыщена кислородом, поглощённым из воздуха. Кислород в сочетании с горячей водой вызывает интенсивную коррозию внутренней поверхности стальных труб, если они не имеют специального защитного покрытия. Кроме того, наличие в горячей воде кальция, железа и других примесей приводит к постепенному "зарастанию" полотенцесушителей твердыми отложениями. Всё это мы должны принимать во внимание при выборе полотенцесушителя.

Большинство импортных полотенцесушителей относится к группе дизайн-радиаторов. Они изготовлены из тонкостенной, так называемой "чёрной" стали, и не имеют внутреннего антикоррозионного покрытия. Вызвано это тем, что в странах Западной Европы полотенцесушители включают не в системы ГВС, а в системы отопления, в которых циркулирует специально подготовленный теплоноситель с удалённым из него воздухом. В таких условиях эти полотенцесушители служат десятилетиями. Никаких проблем они не создадут и российским потребителям, если будут встроены в систему отопления. Когда же эти полотенцесушители подключают к системам ГВС, (в городских домах по-другому невозможно) они выходят из строя в срок от 1,5 месяцев до 1 года. Поэтому, если Вы вынуждены подключать полотенцесушитель к системе горячего водоснабжения, то и выбирать следует те модели, которые созданы для эксплуатации в системах ГВС. Таких приборов существует достаточно много.
Это прежде всего полотенцесушители "М" и "П"-образные. Их изготавливают из толстостенной "чёрной", оцинкованной или нержавеющей стали и сантехнической латуни. Приборы из стали не создают никаких проблем потребителям, разве только через 7 - 10 лет эксплуатации в системах ГВС у них уменьшится внутренний диаметр из-за твёрдых отложений на стенках.

Полотенцесушители из латуни подвержены так называемому абразивному износу. По-другому это называется истончением стенок в местах крутых изгибов труб под воздействием твёрдых частиц, переносимых водой. Поэтому использование их желательно ограничить автономными системами отопления. Все приборы этой группы отличаются простотой установки, высокой надёжностью (кроме латунных полотенцесушителей) и доступной ценой.

Полотенцесушители второй группы - дизайн-радиаторы, предназначенные для работы в системах ГВС, характерны чрезвычайным разнообразием дизайнерских решений. Они представлены как отечественными производителями, так и теми иностранными, которые пытаются адаптировать свои изделия к российским условиям эксплуатации.

По технологическим решениям дизайн-радиаторы можно разделить на четыре вида:

  • приборы из нержавеющей стали;
  • приборы из черной стали с внутренним антикоррозионным покрытием;
  • приборы из цветных металлов (латунь, медь, алюминий);
  • приборы из черной стали с теплообменником (двухконтурные).

Наибольшую надёжность в российских условиях эксплуатации показали дизайн-радиаторы из нержавеющей стали. Внутренняя коррозия в них практически отсутствует. Дизайнерские и конструкторские решения отечественных производителей не уступают европейским. Цены на отечественные приборы из нержавеющей стали зачастую не выше цен на приборы из "черной" стали, чего не скажешь о зарубежных. Дизайн-радиаторы выпускаются окрашенными, полированными или хромированными.

Полотенцесушители из цветных металлов, как отечественного, так и зарубежного производства присутствуют на российском рынке в большом ассортименте. Однако, абразивный износ и возможное наличие металлов-антагонистов в одной системе (меди, алюминия) могут привести к значительному сокращению срока службы этих изделий, если они будут установлены в сетях ГВС. Полотенцесушители всех видов при эксплуатации в системах ГВС имеют один общий недостаток: внутреннее сечение трубок приборов, со временем постепенно уменьшается, вплоть до полного перекрытия. Это происходит в результате выпадения в твердый осадок различных примесей, растворенных в воде.

Полотенцесушители с теплообменником (двухконтурные) свободны от недостатков, свойственных предыдущим видам. Достигается это, как видно из названия, разведением теплоносителя по двум независимым контурам.
Один контур, первичный, соединяется с системой ГВС, а второй контур образуется трубками полотенцесушителя. Тепло от первого контура через теплообменник передается второму контуру, который оказывается защищенным от всех неблагоприятных воздействия системы ГВС - высокого давления, "агрессивной" воды, высокой температуры. Названная проблема решается в изделиях, в которых теплообменник отделён от полотенцесушителя и устанавливается непосредственно на стояке ГВС. Это позволяет обеспечить хорошую циркуляцию теплоносителя в приборе и, следовательно, его хорошую теплоотдачу. Другим достоинством изделий такого вида является возможность подключения к теплообменнику приборов любого вида с теплоотдачей до 600 Вт.

При использовании маломощного циркуляционного насоса подключить можно любой полотенцесушитель мощностью до 2-х кВт, и выбор конкретной модели полотенцесушителя определяется только желанием и возможностями покупателя.





Типы отопительных приборов

Существуют два способа передачи тепла от отопительных приборов в обогреваемое помещение: радиационный (лучистый) и конвективный. Нагретая поверхность любого отопительного прибора испускает тепловые или инфракрасные лучи. Они распространяются перпендикулярно греющей поверхности и ощущаются человеком как поток тепла, исходящий от прибора.Инфракрасные лучи, проходя сквозь воздух, не нагревают его (таково их свойство). Они нагревают предметы, на которые падают: стены, полы, мебель и т.д. То есть, в свою очередь, становясь более тёплыми, тоже начинают испускать тепловые лучи, рассеивая их в пространстве и нагревая другие предметы. Этот способ передачи тепла называют радиационным или лучистым.

В помещениях, где он преобладает, устанавливается равномерное по высоте распределение температуры воздуха. Мягкое, "объёмное" тепло, исходящее от окружающих предметов, вызывает у человека ощущение особого комфорта. Лучистый вид передачи тепловой энергии считается наиболее благоприятным и полезным для здоровья человека. Отопительные приборы, которые основную часть своего тепла передают через инфракрасное излучение (радиацию) называются приборами радиационного типа. К приборам этого типа относятся секционные чугунные радиаторы, стеновые панели, "тёплые полы", трубчатые радиаторы, некоторые модели панельных радиаторов.

Другой механизм передачи тепла в окружающее пространство называется конвекцией. Суть его заключается в том, что слой воздуха, непосредственно соприкасающийся с нагретой поверхностью отопительного прибора, в результате теплообмена с ней, нагревается. Так как тёплый воздух имеет меньшую плотность, чем холодный, он начинает подниматься вверх, по пути отдавая своё тепло более холодным слоям воздуха, стенам и потолку.Отдав тепло, охлаждённый воздух опускается вниз и снова подходит к горячей поверхности отопительного прибора. Чем горячее поверхность прибора, тем быстрее нагретые воздушные потоки поднимаются вверх, а холодные поступают к прибору снизу. В результате такой циркуляции в объёме помещения происходит перемешивание тёплого и холодного воздуха и средняя температура воздуха возрастает. Если конвективный способ передачи тепла является преобладающим, распределение температуры воздуха по высоте помещения будет неравномерным. Температура воздуха у пола и у потолка может заметно различаться. Отопительные приборы, которые большую часть своего тепла передают через механизм конвекции, называют приборами конвективного типа или конвекторами. К ним относятся пластинчатые и трубчатые конвекторы, большинство типов стальных панельных радиаторов, ребристые трубы. Большинство существующих отопительных приборов отдают тепло одновременно и радиационным, и конвективным способом. Это приборы конвективно-радиационного типа. По конструктивным особенностям отопительные приборы разделяются на четыре класса: секционные, панельные, трубчатые, пластинчатые.

Современные отопительные приборы, в идеале, должны обладать следующим набором потребительских качеств:



  • высокой теплоотдачей, т.е. способностью отдавать как можно больше тепловой энергии с единицы своей поверхности;
  • большой коррозионной устойчивостью к агрессивным воздействиям отопительной воды;
  • способностью работать при высоких рабочих и испытательных давлениях теплоносителя, если условия эксплуатации предполагают это; способностью противостоять гидравлическим ударам;
  • малой тепловой инерционностью;
  • малым весом, что облегчает транспортировку и монтаж;
  • гигиеничностью и безопасностью, что предполагает лёгкость удаления пыли и отсутствие острых углов, о которые можно травмироваться;
  • большим количеством типоразмеров, что позволяет вписать прибор в любое место помещения, где это необходимо потребителю;
  • красивым и стильным внешним видом.


К сожалению, нет отопительных приборов, обладающих всеми этими качествами в равной мере. Выбирая отопительные приборы, нужно отдавать предпочтение приборам с такими качествами, которые наиболее значимы в предполагаемых условиях эксплуатации.
Например, в индивидуальных домах, где рабочее давление не превышает 3 атм., нет нужды использовать радиаторы с высокими показателями по давлению. В системах с естественной циркуляцией малоэффективными будут панельные радиаторы с их высоким гидравлическим сопротивлением и т.д.



Есть ли будущее у чугуна

Самый распространённый радиатор в России – чугунный радиатор отопления. Чугунный радиатор по утверждению наших специалистов по отоплению является «самым надёжным устройством». Чугунных радиаторов 70% в нашей стране. Отчего же у этого «чугунного монстра» такая популярность. Раньше у строителей не было выбора. Установка чугунного радиатора, как основного прибора отопления, регламентировалась СНиПом. Сегодня существует большой выбор радиаторов любой формы, размера и технических характеристик. Однако СНиП остался тот же. Да и чугунные радиаторы стоят дешевле, чем другие типы отопительных приборов. Поэтому строители, теперь уже в целях экономии продолжают устанавливать в новых домах чугунные радиаторы. Вот и 70% потребления отсюда.

Хотя если сказать по правде у чугунных радиаторов подкачал только внешний вид. Технические параметры чугунных радиаторов очень даже не плохие. Для теплоносителей низкого качества ( воды ) этот радиатор очень хорошо подходит. Долговечность, устойчивость к коррозии, низкая степень зарастания каналов и небольшое гидравлическое сопротивление чугуна вот те качества, которыми смело, может похвастаться чугунный радиатор. Их применение оправдано в больших помещениях, так как радиационная составляющая у чугунных радиаторов – 40%, а конвективная – 60%. Они хорошо прогревают нижнюю зону излучением и позволяют достаточно быстро прогреть верхнюю зону помещения за счёт конвекции.

Однако при всех их достоинствах внешний вид чугунных радиаторов оставляет желать лучшего. Они никак не вписываются в современный интерьер, поэтому их и меняют на более современные радиаторы. Недавно на рынке стали появляться так называемые «ретро» - радиаторы. Это очень красивое художественное литьё. Но цена на них очень высока и в России они пока не производятся.

Наверно чугунному радиатору, не смотря на все его достоинства, всё же придётся уступить лидирующие позиции своим более симпатичным зарубежным коллегам.

Источник: интернет
